Je zde opěrná zeď, byla navržena na smyk a pevnost, ale její průřez nemá opěru. Na co by se měla opěra počítat a v jakém kroku by měla být instalována? Existuje na toto téma nějaký společný podnik?
V zásadě může být samotná opěra navržena jako masivní opěrná zeď, ale co schod?

Zobrazení: 31315
Registrace: 18.03.2006
Příspěvky: 1,501

mari-i
Při zavádění opěrných prvků se mění návrhový diagram stěny opěrné zdi. Pokud to fungovalo jako konzola bez podpěr, pak s podpěrami to bude fungovat jako deska podepřená na 3 stranách. To je vhodné při návrhu vysokých opěrných zdí, kdy nechtějí zvětšovat tloušťku, nebo je nutné výztuž zmenšit.
Opěry nemají žádný vliv na smyk a převrácení.

Pokud jde o krok, například v Baikovově knize železobetonových konstrukcí se doporučuje instalovat je v krocích 2-3 m.

Registrace: 19.09.2006
Příspěvky: 12

Pokud tedy potřebuji nainstalovat opěru po 6 m, musím na ni sebrat zátěž ze zdi o rozpětí 6 m?

Registrace: 18.03.2006
Příspěvky: 1,501

U přípor se stěna považuje za sevřenou do podešve a přípory, tzn. je podepřena na 3 stranách, což znamená, že zatížení bude rozloženo na 3 strany.
Je-li výška vaší stěny asi 6 m, pak bude stačit rozteč podpěr 6 m. A pokud je výška mnohem menší, pak bude vliv opěrek příliš malý a budou tam k ničemu.
Je lepší udělat menší krok, pak bude stěna méně vyztužená a její tloušťka bude menší.

Registrace: 06.10.2004
Příspěvky: 2,722
Existuje návod na výpočet opěrných zdí. A zdá se, že je to dokonce zveřejněno v našem donloadu nebo standardech
Registrace: 26.08.2003
Rusko, Krasnojarsk
Příspěvky: 1,252

Pokud je myšlena příručka pro SNiP 2.09.03-85, pak se tam nepočítá se stěnou s podpěrami. Obecně platí, že pokud je vyžadováno pouze vyztužení, pak je vše jednoduché. Co když ale chtějí stavebníci nahradit rohovou monolitickou opěrnou zeď s podrážkou stěnou z tvárnic bez podrážky, ale s opěráky? A velmi často to tak chtějí. Jak vypočítat s přihlédnutím k práci půdy – stabilita, válcový posun atd. – Nenašel jsem žádné „ruční“ příručky. Pokud se sem nehodí CE – pak Scud nebo Lyra, potřebujete konečně něco jako Plaxis nebo anýz.

ČTĚTE VÍCE
Která značka kuřete je lepší?

Registrace: 19.09.2006
Příspěvky: 12
Obstojí taková zeď?
[PŘLOHA]1159166136.dwg[/PŘIPOJIT]

projektování hydraulických konstrukcí

Registrace: 20.02.2006
Příspěvky: 5,022

Obstojí taková zeď?

– otázka ze série: „existuje projekt domu s 27 podlažími. Vydrží?”

— VŠECHNO závisí na půdě. Pokud je hmota zeminy, která je podepřena zdí, složena z drceného kamene nebo štěrku, je to jedna věc, ale pokud se jedná o hlínu tekuté konzistence, pak je to ÚPLNĚ druhá. Není také důležité, jaký druh zeminy leží u paty opěrné zdi: pokud je tam náhle hlína a časem zvlhne, může se opěrná zeď podlézt (odborníci řekli, jak zkoumali takovou uklouznutou zeď: plazila se 30m spolu s nadložním svahem – i stromy zůstaly “na místě”).

Opěrná zeď na nákresu, kterou jste připevnil ke sloupku č. 7, je docela hodná, ale nestojí za nic, pokud se s ní nepočítá pro vaše reálné podmínky a nepočítá se s potřebnou výztuží (slyšel jsem o excentrech, kteří takové stěny zpevnili konstrukčně dle SNiP) – 7 m svislého sklonu – To není kravina.

Seryoga – obrázek
Prohlédnout profil
Najděte další zprávy od uživatele Seryoga – Bilder

Registrace: 19.09.2006
Příspěvky: 12

Vypočteno podle f.m. vlastnosti zemin vypočítané ze speciálních vrtů. org. Ale půdy jsou opravdu špatné, nasycené vodou, prašné a tvrdoplastické s vrstvami písku. Stěnu jsem umístil na štěrkový polštář 600 mm. Co ještě můžete udělat, abyste zabránili uklouznutí? Jsou pro to všechny předpoklady, ačkoli je to založeno na smyku.

projektování hydraulických konstrukcí

Registrace: 20.02.2006
Příspěvky: 5,022

Stěnu jsem umístil na štěrkový polštář 600 mm. Co ještě můžete udělat, abyste zabránili uklouznutí? Jsou pro to všechny předpoklady, ačkoli je to založeno na smyku.

Štěrkové/drcené lože je dobrá věc (i když drahá – pokud je opěrná zeď dlouhá). Jednak bude fungovat jako drenáž – filtrační voda bude vytékat z podepřeného svahu, aniž by ovlivnila patu rohové opěrné zdi – a proto lze jistěji mluvit o odolnosti proti smyku při navlhčení základové půdy. Drť, drť, ale nesmíme zapomínat na zásyp: pokud je půda nasycená vodou a je tam filtrace přes drť/štěrkové lože (a jak jsem pochopila bude), nepovede to k ničemu dobrému (víte, co mám na mysli?). – Mezi polštář drceného kamene a zeminu bych navrhoval položit geotextilii – to bude dobrá překážka pro vznik zásypu (viz nákres). Další výhodou drenáže pod stěnou je, že uvolňuje hydrostatický tlak spodní vody na ni, a tím zlepšuje provozní podmínky vaší opěrné konstrukce.

ČTĚTE VÍCE
Jak správně užívat Arniku?

Podle výpočtů smyku to stojí za to – dobře, dobře! Pokud není důvod nedůvěřovat výsledkům výpočtu (a prošly zkouškou), můžete klidně spát. Pokud stále panuje nejistota, můžete přijít na spoustu věcí. Pouze to povede ke zvýšení nákladů na design – a to se zákazníkům opravdu nelíbí.
[PŘLOHA]1159285590.dwg[/PŘIPOJIT]

Seryoga – obrázek
Prohlédnout profil
Najděte další zprávy od uživatele Seryoga – Bilder

Podpěry spolehlivě absorbují tlak betonu prostřednictvím šikmých kotev a používají se tam, kde není možné kotvení prvků stěnového bednění přes beton.

Přizpůsobte se na centimetr
díky různým možnostem kombinací

  • Optimální využití materiálu díky prodlužovacím rámům, které lze vzájemně kombinovat
  • plynulé nastavení výšky pomocí kombinace podpěr Variabel a Universal F
  • snadná kombinace se systémy stěnového bednění Doka

Úspora času a peněz
díky rychlé výměně

  • úspora času jeřábu díky velkorozměrovým nastavitelným sekcím
  • přemístění bez jeřábu pomocí válečků

Všestranná bezpečnost pracovních ploch
díky optimálně vybaveným výtahům a pracovním plošinám

  • bezpečné stoupání pomocí žebříkového systému XS
  • ochrana pracovního prostoru po celém obvodu díky provedení lešení s konzolami

Dokončené projekty

Most Tverlandsbrua – Norsko

Most Tverlandsbrua – Norsko

Důl Toquepala

Las Bambas

Most přes řeku Tua

Most přes řeku Tua

Tunel Wienerwald

Finanční a obchodní centrum VOEST

Finanční a obchodní centrum VOEST

Železniční most Attraversamento Ferroviario do Sado

Železniční most Attraversamento Ferroviario do Sado

systém

Podpěra Universal F

  • pro betonáž ploch do výšky 12,80 m
  • flexibilní nastavení výšky
  • Vysoké bloky lze přesouvat
  • jednoduché a rychlé prodloužení
  • rychlé přizpůsobení nerovným podlahám
  • předmontované příchytky pro vyztužení konstrukce pomocí rámových trubek
  • kompletní řada doplňkových bezpečnostních zařízení pro mezilešení, betonovací lešení a žebříky

Opěrka Variabel

  • maximální výška betonáže 4m
  • ze standardních ocelových příčníků a doplňkových dílů
  • jednoduchá montáž výztuh z rámových trubek
  • ručně sestavené a přepravované
  • kompletní sada doplňkových bezpečnostních zařízení pro betonování lešení

Jednostranné stěny v jednom poli

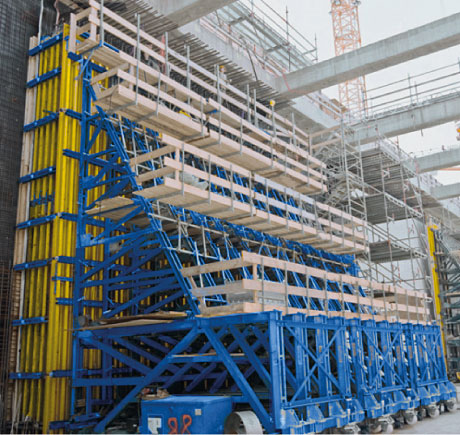

V kombinaci s velkými prvky Framax Xlife a podpěrou Universal F lze betonovat velmi vysoké stěny v jednom zalití.

přihláška

Možnost prodloužení až do výšky stěny 8,10 m

  • Rozšíření opěry do výšky až 4,00 m pomocí standardních ocelových příčníků a přídavných dílů
  • Výška betonáže do 4,50m s opěrou Universal F 4,50m
  • Výška betonáže do 6,00m v kombinaci s výsuvnými rámy F 1,50m
  • Výšky betonáže do 8,10 m pomocí kombinace výsuvných rámů F 1,50 m a F 2,00 m
ČTĚTE VÍCE
Jak nebezpečné je kousnutí klíštěte pro kočku?

Výška stěny více než 8,10 m

  • pro betonáž stěn do výšky 10,40 m můžete dodatečně zvednout opěru F umístěním nástavného rámu F 2,40 m pod ni
  • záměnou dvou nástavných rámů F 2,40 m je možné betonovat stěny až do výšky 12,80 m

Speciální aplikace

Vzpěry, používané vodorovně a kotvené do budované konstrukce, tvoří plošiny s vysokou nosností pro instalaci bednících prvků ve velkých výškách.
